VÒNG TÁCH KHÍ DẠNG TRỤ CẦU D25/50

MBBEM

Vòng Pall Ring được biết đến rộng rãi nhờ sự cải tiến ưu việt, chúng có thể được sử dụng trong nhiều ứng dụng khác nhau, chủ yếu liên quan đến việc truyền dẫn khí và chất lỏng trong tháp xử lý khí. Cấu tạo của nó được thiết kế có chủ đích với cấu trúc hình học mở để cho phép giảm tổn thất áp suất với dung tích lớn hơn so với thiết kế vòng hình trụ tiêu chuẩn.

Cấu trúc trong vòng Pall Ring duy trì sự phân bố đồng đều và chống lại sự nghiêng lệch thành ống. Các đường viền và khe hở bên trong vòng tách khí có nhiệm vụ kiểm soát hiệu quả tốc độ truyền dẫn chất lỏng và khí.



Vòng tách khí dạng trụ cầu D25/50 được thiết kế và ứng dụng rộng rãi trong công nghệ xử lý khí thải đang dần thay thế cho các công nghệ xử lý nước thải khác vì tính ưu việt của nó. Vòng đệm dạng cầu D25/50 được làm từ chất liệu nhựa PP/PE để đạt được các yêu cầu định tính của khách hàng.

Xuất xứ: Công ty TNHH LAMELA sản xuất.

Kích thước: D 25/50 mm
Vật liệu chế tạo: PP/PE nguyên sinh, màu trắng hoặc đen.

Độ rỗng xốp: 93-96%

Áp suất làm việc: 1-3 bar
Nhiệt độ làm việc: 05-80⁰C.

Tỷ trọng: 0.95-0.98

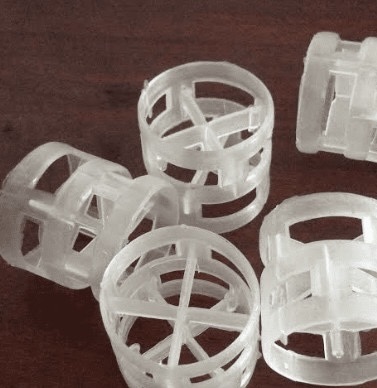

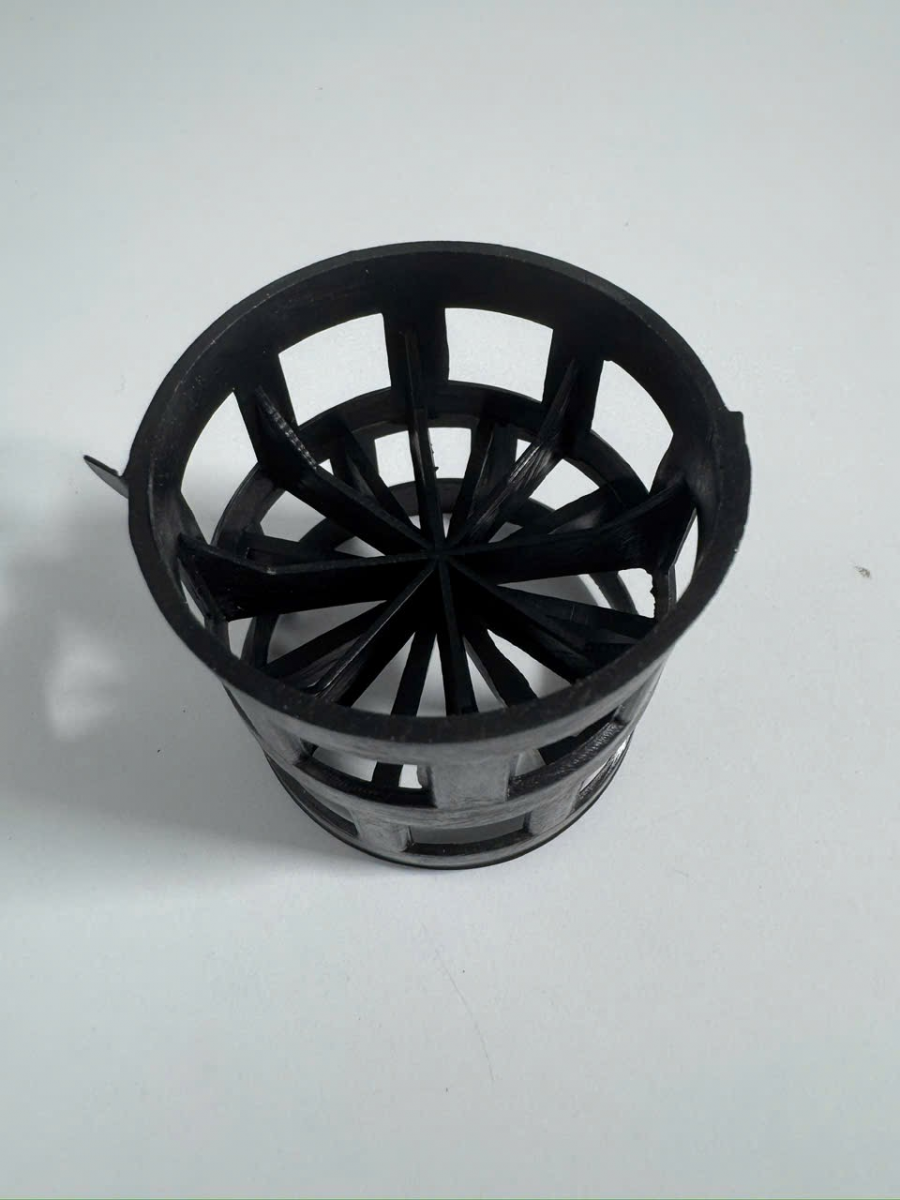

HÌNH ẢNH VÒNG TÁCH KHÍ TRỤ CẦU D25/50:



Vật liệu vòng đệm tháp khí có tên tiếng anh là Packing Pall Ring Media (gọi tắt là Pall Ring) được làm từ nhựa như PE, PP… có khả năng chịu nhiệt và  khả năng chống ăn mòn hoá học tốt. Bên ngoài hình dạng như chiếc bánh xe có bố trí các các vành nan hoa bên trong tạo ra lỗ hổng để tăng khả năng thoát khí và chất lỏng trong tháp xử lý khí. Pall Ring được thiết kế với nhiều kích thước khác nhau từ đường kính D25 và D50 phù hợp cho nhiều loại tháp khí khác nhau.



Thiết kế nhựa nguyên khối tạo cảm giác chắc chắn cho sản phẩm và có thể chịu được áp suất lớn khi vận hành tháp khí.

Pall ring được sử dụng rất nhiều trong các tháp xử lý khí của nhiều ngành sản xuất như ngành công nghiệp hoá chất, dầu khí, khai thác khoáng sản, … vì những đặc tính chuyên dụng của nó như:

• Nó là phương tiện trao đổi giữa 2 pha trong hệ thống thông thường là pha lỏng và khí, giúp đồng nhất 2 pha lại với nhau
• Giúp kiểm soát tốc độ của 2 pha, làm tăng hiệu quả hấp thụ khí trong tháp.
• Hiệu quả xử lý khí cao.
• Có thể xử lý được các loại khí độc hại như H2S, SO2,…

NGUYÊN LÝ HOẠT ĐỘNG CỦA VẬT LIỆU ĐỆM PALL RING

Các lớp pall ring được bố trí ở giữa tháp giữa 2 pha lỏng và pha khí. Khi khí thải mang chất ô nhiễm đi vào tháp theo chiều từ dưới lên, thì dung dịch hấp phụ được phân phối từ trên xuống bằng giàn mưa. Khí thải và dung dịch hấp thụ sẽ được phân phối đều khắp lớp vật liệu đệm ở giữa để phản ứng với nhau cho đến khi dung dịch hấp phụ hết các khí ô nhiễm, không khí sạch sẽ thoát lên trên. Sau thời gian phản ứng, dòng khí sạch sẽ đi ngược lên trên để qua một lớp lọc khí nữa ra ngoài. Còn các chất ô nhiễm bị hấp phụ cùng với dung dịch đổ xuống phía dưới theo trọng lực chất lỏng và thu vào bể xử lý.

ƯU ĐIỂM NỔI BẬT CỦA PALL RING:

• Thể tích tự do cao, trọng lượng nhẹ
• Chịu được áp suất cao
• Khả năng tiếp xúc giữa các pha đồng đều
• Khả năng đồng nhất chất lỏng và khí tốt
• Chịu được nhiệt độ cao từ 5°C đến 80°C
• Lưu thoát khí tốt
• Dễ lắp đặt và vận hành và bảo dưỡng
• Chi phí đầu tư thấp mà hiệu qủa cao.



ƯU ĐIỂM NỔI BẬT CỦA PALL RING:

• Công nghiệp hàng không
• Công nghệ ô tô
• Ngành công nghiệp hóa chất
• Công nghiệp dược phẩm
• Sử dụng trong dây truyền xử lý giấy và bột giấy
• Công nghệ môi trường: xử lý nước và xử lý khí.

Đường kính (Diameter)	Kích thước (size – mm)	Diện tích bề mặt (m2/m3)	Tỷ trọng	Số lượng quả/m3	Kg/m3
D25	25*25	219	0.95-0.98	52.000	90kg
D50	50*50	109	0.95-0.98	6.500	50kg
